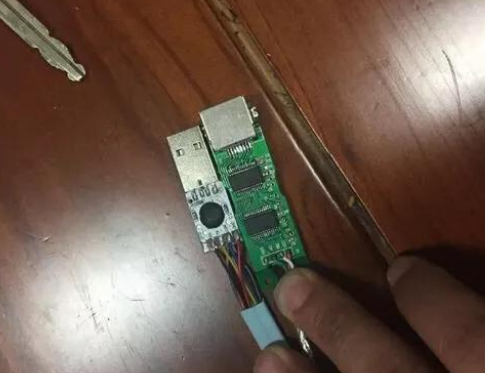

抄一块电路板，需要把一块板的原理图反推出来，然后再把pcb画在另外一块板板框上。在没有任何元器件资料的情况下，我们就需要想办法从这块板子上找突破口，把原理图反推出来，再设计pcb封装，最后完成pcb设计。我仔细观察了这块电路板，发现是两层板，主要的IC上面还有丝印，琢磨了一下，难度不是很大。于是就开始了以下的抄板过程。

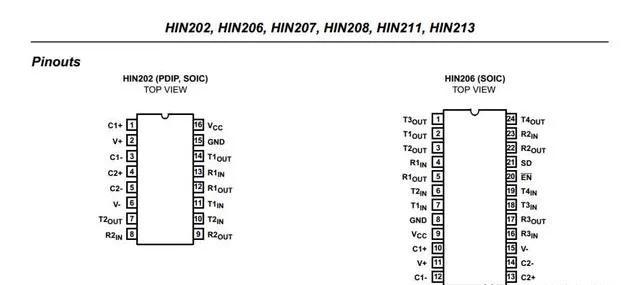

步骤一，根据电路板上的IC丝印，在网上搜索资料。很快就找到了相关的规格书和资料。

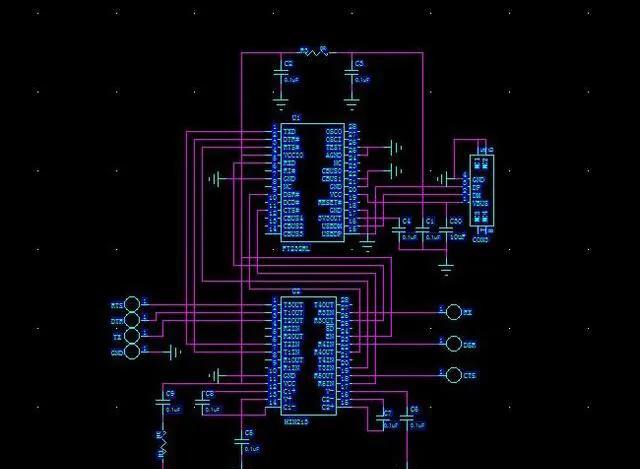

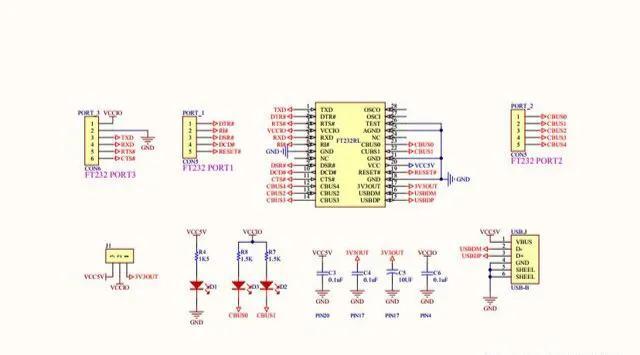

步骤四，根据观察电路板的元器件的线路走向或者用万用表测出线路是如何连接的，就可以画出了完整的原理图。
步骤五，最后完成PCB设计。
