pcb过孔需要焊接吗？pcb电路怎么做过孔？

一般不用封掉的，除非过孔过电流很大，才会封掉或加大过孔直径；PCB板的元器件是一般放在顶层，这是习惯使然而已，双面板也是多放在顶层，底层能不放就不放，降低成本啊。

零件脚穿孔的话是要用焊锡封住，而且整个孔要加满的，没零件就不用了，PCB板的元件有些在底层，有些在顶层，看是怎样设计了。

pcb电路怎么做过孔

主要是：钻孔(drill)、沉铜电镀（plating）

1、过孔作用：在线路板中,为连通各层之间的印制导线,在各层需要连通的导线的交汇处钻上一个公共孔,即过孔。

2、过孔制作：先钻孔，然后対孔进行导电处理（预金属化有了导电能力）即黑化，然后就可以对孔壁实现电镀铜，通过镀铜的过孔将上下层覆铜板连通。

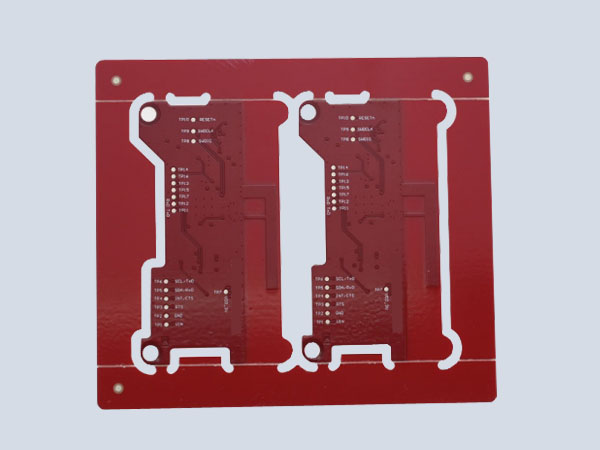

PCB板过孔的处理方式

过孔也称金属化孔。在双面板和多层板中，为连通各层之间的印制导线，在各层需要连通的导线的交汇处钻上一个公共孔，即过孔。过孔的参数主要有孔的外径和钻孔尺寸。

过孔的处理方面有两种过孔盖油与过孔开窗

一：过孔盖油

过孔盖油就是把孔用油盖住，不裸露。如果做大批量贴片焊接，担心过孔上面粘上锡，那我们就选择过孔盖油的处理方式

二：过孔开窗

过孔开窗就是过孔裸露不经过任何处理，绝缘，如果你需要在过孔上用万用表做一些测量工作，那就做成过孔开窗的。
