如何简单的看懂电路图？

通常，一台整机是由若干个印制电路板组成，印制电路板可大可小。而每块印制板上所含的电路经常画在一张电路图上。于是，一台整机电路图往往由若干幅板块电路图组成，看懂每一张板块电路图后，即可看懂整机电路图，每张板块电路图包括一个或几个电路系统，大型板块电路图的复杂程度几乎和普通中小型屏幕电视机电路图差不多。虽然电路比较复杂，各种板块电路完成不同的功能，但它们有规律可循，可以按照一定的方法步聚来识读。

为了识读电路图时少走弯路，应当使用正确的读图方法和步骤。通常采取外围包抄、由外向内的方法。采取内外结合、前后联系、分步突破的方法，可以较顺利地识读全部电路图。看图的具体方法步骤，可以归纳三句话、三个步骤：外围入手，选好入口；打开缺口，联系前后；难点分析，放在最后。

1、直观入手，选好入口

也就是说，先看电路边缘处最直观、易识读的元器件和电路，作为读图的入口。由这些外围易认件沿信号线向内（可能与信号流向反方向）可以找到一批电路或集成块。

打开缺口，联系前后

任何一种电路图内部都有些识读的薄弱环节。各部分电路的繁简、难易程度总有些不同，或者某些元器件的图形、符号不同于一般元器件，这些地方都是读图的内部薄弱环节，是易读环节，它们可作为看图的内部突破口。可以选择这些地方作为读图的突破口，打开缺口后，可迅速向前、后、左、右联系，并与第一步方法相配合，可以识读许多电路。

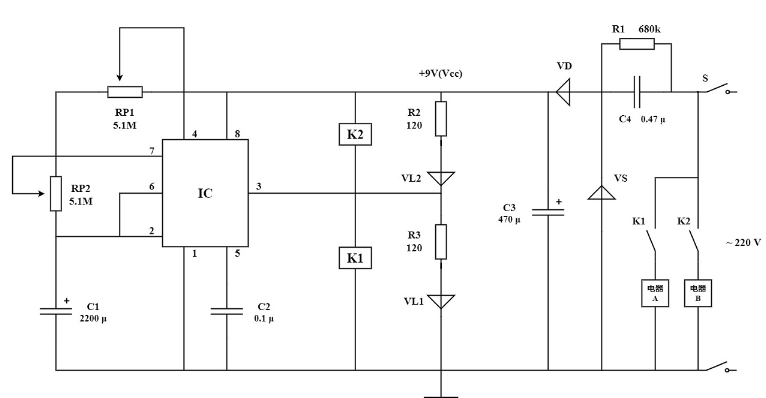

只要读者留心，在电路图内部总会有许多读者已经熟悉的环节，抓住它即可迅速打开看图的缺口，向纵深发展。最直观，易读的内部环节就是集成电路，特别是那些大规模集成电路，它们的引出脚都在40个以上，多者达到100多个，在图中十分醒目，绘图者还

经常把它们放置在电路图的中心或明显位置。然后，以这些集成电路为中心向外扩展，可心找到

许多电路。将集成电路作为内部突破口需要有一个前提条件，必须知道这些集成电路的具体型号，知道该型号集成电路的主要功能，熟悉其主要引出脚的名称和用途，否则将给读图带来许多不便。有时读者已经熟悉了大部分集成电路，不熟悉其某些个别集成电路，根据组成方框图和前后联系，也可以猜测到该未知集成电路的功能。

电路图中还有一些易识读，易记忆的内容，也可以作为电路内部的突破口。例如，图中标注的中文文字、外文字母或缩写词，一些重要而易读的元器件图形符号，某些可调电阻或电位器等。为了能够方便、顺利地使用这些突破口，读者应当熟悉各种外文字母、缩写词的物理含义，有一定的外语基础（一般为英语），读者应当熟悉视听设备经常用的一些专业用语及其缩写词；读者应当熟悉这些元器件的功能、参数及指标等。读者的知识面宽一些，有利于读图，读者应当有意识地记忆一些有用的常识。
3、难点分析，放在最后

经过以上两步识读过程，电路图的大部分内容可以看懂。但是，还会余下局部电路尚未看懂或不太懂。第三步可专门用来围歼难点。这是看图的难点部分，也是看图的最后一步。读者可通过各种方法或手段突破难点电路。

在实用电路图上，难于看懂的地方经常表现在两个地方，一个是某些集成电路内部的信号流通处理过程，由于这些内容看不懂，因而其外接引出脚功能无法理解；另一个是某些外围分立元件电路，不了解设置该电路的目的意义，不知道信号处理过程。对于这些难点电路，依据整机方框图，根据各个部分电路的功能和相互联系，通过逻辑分析，试探功能与信号流程等分析方法，总可以看懂这些难点电路。

实际上，电路图上可供识读和利用的信息非常多，配合读者的综合、分析、研究，必能看懂全图。每个人的实际情况各不相同，看图和判断的方法可能稍有不同，看图步骤也不是一成不变的。电子技术发展很快，厂家经常开发出新型电路或新功能的电路，甚至电路程式比较奇特。可以在上述看图基本思路基础上，灵活地完成看图工作。
