什么原因会导致线路板短路呢？

来源： | 发布日期：2022-04-27

以下是直接造成线路板无法工作的常见故障之一，造成PCB板短路的主要原因，是焊垫设计不当，此时可以将圆形焊垫改为椭圆形，加大点与点之间的距离，防止短路。

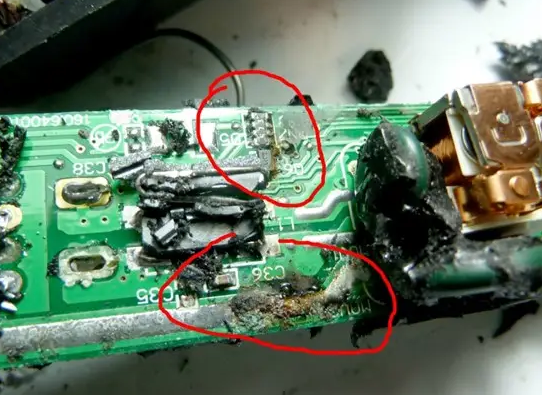

线路板短路图片

PCB打样零件方向的设计不适当，也同样会造成板子短路，无法工作。如SOIC的脚如果与锡波平行，便容易引起短路事故，此时可以适当修改零件方向，使其与锡波垂直。还有一种可能性也会造成PCB的短路故障，那就是自动插件弯脚。由于IPC规定线脚的长度在2mm以下及担心弯脚角度太大时零件会掉，故易因此而造成短路，需将焊点离开线路2mm以上。
